ВелоФАРА

ss_

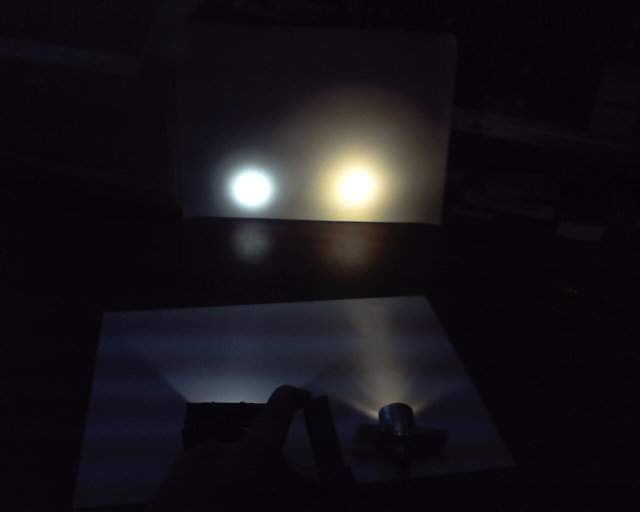

вот сравнение нового диода пролайт (желтоватый) и старого люмиледса (синеватый) а бимшот люмеледса я уже выше запостил, если включить фантазию то можно представить как оно неплохо светит.))
Как видно разница офигенная )))

Вложение:

post-758-1213998908.jpg [ 10.05 КБ | Просмотров: 3145 ]

А это сравнение с промышленным cat eye hl-el 135 его думаю сами найдете ))

Вложение:

post-758-1214242995.jpg [ 27.43 КБ | Просмотров: 3138 ]

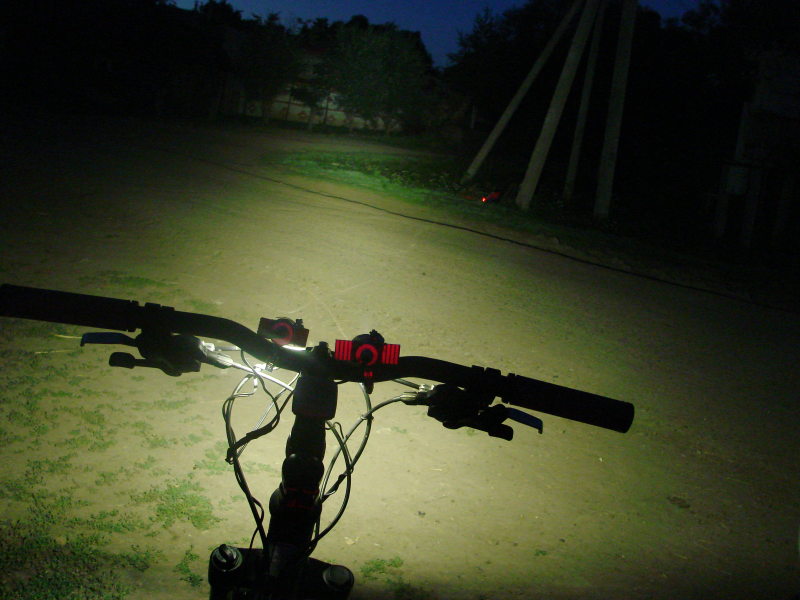

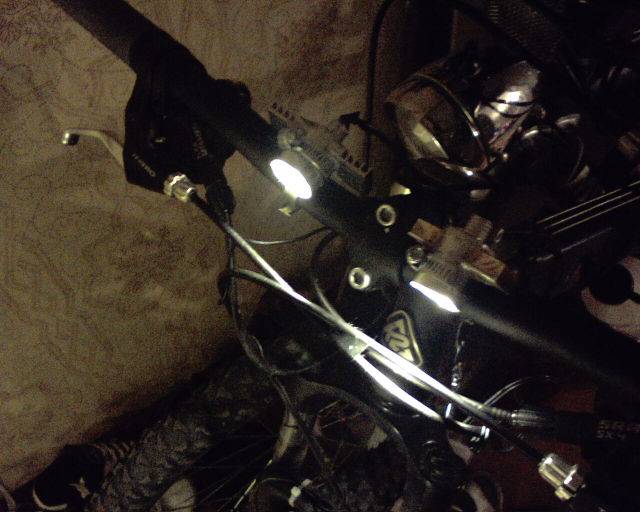

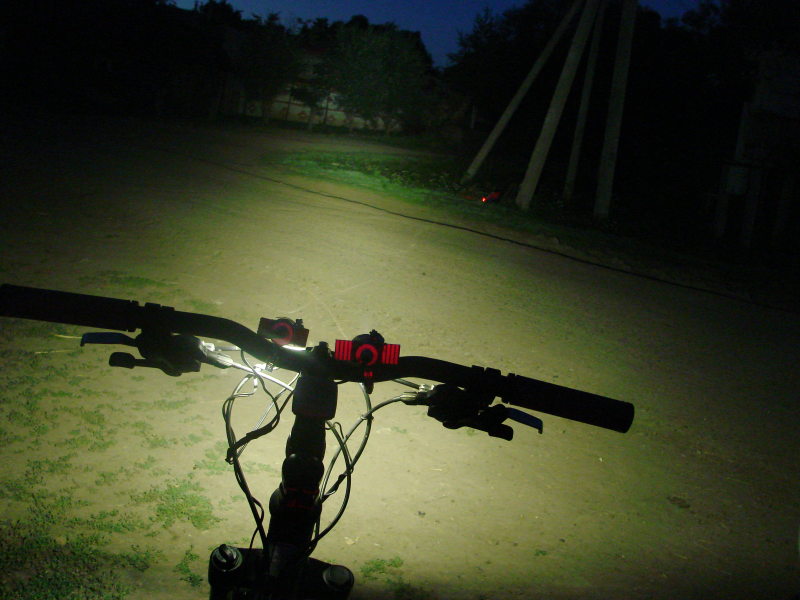

Вот так закрепленны на руле обычными хомутиками два блока один с 15 другой с 45 градусным коллиматором.

Вложение:

post-758-1214243349.jpg [ 46.05 КБ | Просмотров: 3156 ]

Получившийся свет очень хороший и ровный без тёмных областей, бъет вперёд метров на 30 + пятно от 45 градусной линзы засвечивает ближнюю зону.

Да по питанию: драйверов пока нет, но уже заказаны такие драйверы
https://www.dealextreme.com/details.dx/sku.3256
также заказан и уже едет светик Q5 https://www.dealextreme.com/details.dx/sku.2394
и такие модули https://www.dealextreme.com/details.dx/sku.11622
Как приедут займусть переделкой.

ss_

PS Для кричащих фу колхоз и прочее скажу сразу расчет по стоимости. Дабы не сильно какушатами закидывали
По последнему свету
Светодиод + колиматор + крепеж рублев где то 190 за штуку т.е. за два блока 380 р.
Акуммуляторы - бесплатно. Зарядник к ним деталей рублев на 100 (из них 55 р это монтажная плата wink.gif )
Хомутики по 3-4 р. за штуку непомню уж. ну пусть будет 15 р
Все остальное барахлецо бесплатное из старых запасов или просто никому не нужное.
ИТОГО около 500 р за свет с сумарным потоком ближний + дальний около 200 lm
С одиним комплектом из двух 18650 езжу где-то вечера 3-4.

ss_

вот и бимшоты фары которую я описал выше. Яркость около 60% от номинала (сели аккумуляторы, а драйверов питания нет)В принципе глаза так и воспринимают этот свет в реальности. Ехал около 45 км/ч и чувствовал себя очень комфортно в плане освещённости.
выдержка 5 сек
f2.8
iso 400
ev 0

Вложение:

post.jpg [ 77.86 КБ | Просмотров: 3155 ]

Pigmalion

красотища конечно, работы проделано не мало !!!!

ss_

апгрейд фары
http://forum.na-svyazi.ru/index.php?sho ... 173&st=225
http://forum.velomania.ru/index.php?sho ... t&p=576581

el-

вот 1w диод, потребляет 350 мА. Светит гораздо лучше чем 27 5мм(потребляли с перегрузом 600 мА).
Осталось только запитать чем нибудь. Есть возможность запиатать от одного АКБ 1.3 в 2100 мА.ч. Тоесть это 6 часов света, не мега свет но лучьше чеи налобник. Вот SS соберёт фару на CREE P7 - уделает всех :-)

ss_

el- писал(а):

вот 1w диод, потребляет 350 мА. Светит гораздо лучше чем 27 5мм(потребляли с перегрузом 600 мА).
Осталось только запитать чем нибудь. Есть возможность запиатать от одного АКБ 1.3 в 2100 мА.ч. Тоесть это 6 часов света, не мега свет но лучьше чеи налобник. Вот SS соберёт фару на CREE P7 - уделает всех :-)

В селдующем сезоне буду собирать)))
Нынешнего света пока хватает )))
а это где-то 500-600 люмен с 3 диодов )))

ss_

бимшоты )))
Свет на моем веле светит так

Вложение:

post-758-1222455796.jpg [ 70.46 КБ | Просмотров: 3141 ]

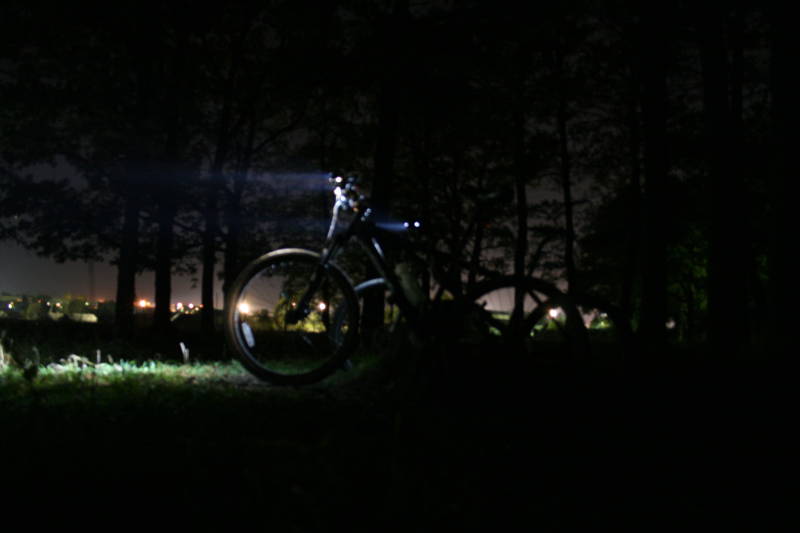

А вот свет двух велов моего и ST@LS'a

Вложение:

post-758-1222455835.jpg [ 76.61 КБ | Просмотров: 3140 ]

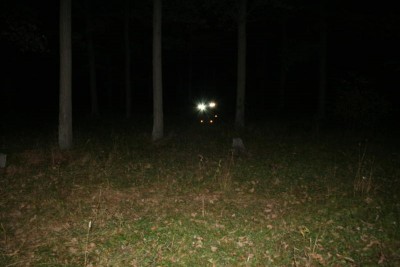

Вид с точки где мы стоим на фотках выше
Фотка со вспышкой

Вложение:

post-758-1222455960.jpg [ 49.68 КБ | Просмотров: 3131 ]

Красота...

ss_

Красота...

Erthad

350mA / 1 W -- это значит при напряжении 3В пары обычных аккумуляторов на 1400мА хватит на 4 часа?
А преимущества тогда какие-нибудь по сравнению с галогенками есть, кроме того, что диоды не перегорают?
Или у галогенок в любом случае соотношение светимость/потребляемый ток меньше?

zagaynov

Код:

Сравнительная эффективность различных источников света, лм/Вт

Обычные лампы накаливания              12
Вольфрамовые галогенные                20
Флюоресцентные(инд.балласт)            55
Индукционные                           70
Металлогалоидные                       90
LED (белого свечения)                 20-110

Преобразование энергии в различных типах ламп в %

        Тип лампы         Видим.свет   инфракр.   ультрафиолет    на нагрев
Обычные лампы накаливания      9          84          <0,1           7
Вольфрамовые галогенные        13         79           0,1           8
Флюоресцентные(инд.балласт)    25         35           0,4           40
Натриевые выс. давления        30         47           0,3           23
Натриевые выс. давления        26         44            0            30
Ртутные                        14         49           2,0           35
Металлогалоидные               20         50            3            27
Лампы дневного света           53         42            5            0

Типичные светодиодные лампы имеют светоотдачу: Luxeon 20-30, Nichia 32-37,
CREE 46-110 лм/Вт, эффективность зависит от технологии получения кристаллов,
потребляемого тока (чем больше, тем хуже). Главная проблема СЛ - малая
мощность отдельного источника света, решается улучшением теплоотвода,
созданием кластеров ламп. Промышленные образцы (фары) уже достигли уровня 1000
лм.

Речь, разумеется, идет о нормальных светодиодах, а не тех которые стоят в кетайских поделках за сто рублей. У меня сейчас один светодиод edison klc8 при том же потреблении, что и 24-х светодиодный китаец светит по визуальной оценке раза в три ярче последнего. А это далеко не самый новый и эффективный светодиод. И что самое приятное спектр имеет нормальный, а не "кладбищенский" как у какого-нибудь пижонского лексуса.

el-

Erthad писал(а):

350mA / 1 W -- это значит при напряжении 3В пары обычных аккумуляторов на 1400мА хватит на 4 часа?
А преимущества тогда какие-нибудь по сравнению с галогенками есть, кроме того, что диоды не перегорают?
Или у галогенок в любом случае соотношение светимость/потребляемый ток меньше?

можно с батареек высосать до 0.9 в или 0.6 - не помню, но если так деражать на АКБ то им кирдык. Если АКб не жалко в различных случаях, то это даст вам ещё час или больше(не считал, не знаю) чтобы добратся до дома со светом. Я живу в городе и катаюсь в основном по вечерам, так что 2-х диодов по 1w каждый мне хватит(да мне и одного сегодня хватало чтобы люди разбегались :lol:

).
У меня будут 2 по 1 w и на дальний всё-таки думаю 700 люмен с одного диода -) Там где их заказывать вроде виза нужна? и немного по инглишски калащать -))))) Ну визу сделаю в сбербанке а дальше Ы. увидим.
Покатушка с 1w диодом в полной Ж - темноте прошла спокойно. Глазки напрягаются но то что было с 27 обчьными диодами - это вообще лафа. Щас рефлетор настроил на пятно пожирнее, мне нужен ближний, широкий свет. При тока в 700 мА(2 по 1W). А с 2-я 3 w тратил бы ещё 700 мА впустую.
Для дальнего нужен хороший, большой рефлектор, и чтобы его корпус использовался в качестве теплоотвода.

el-

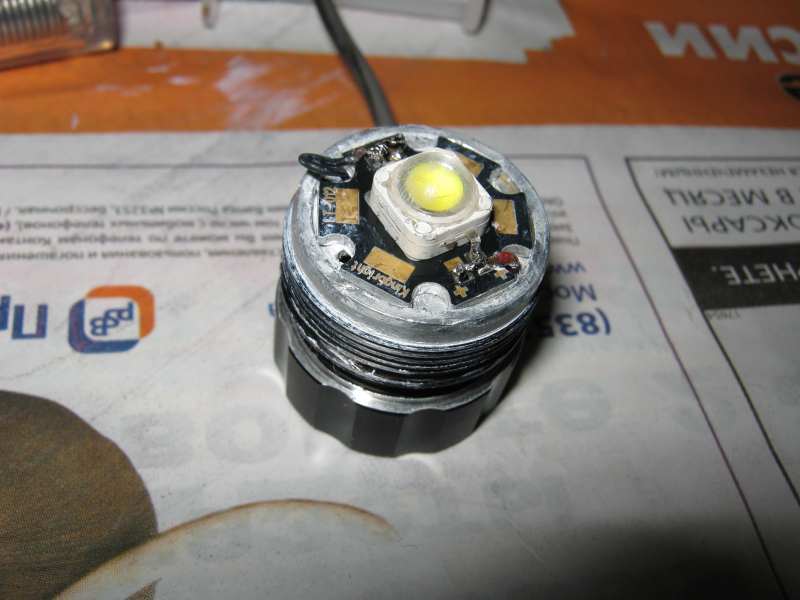

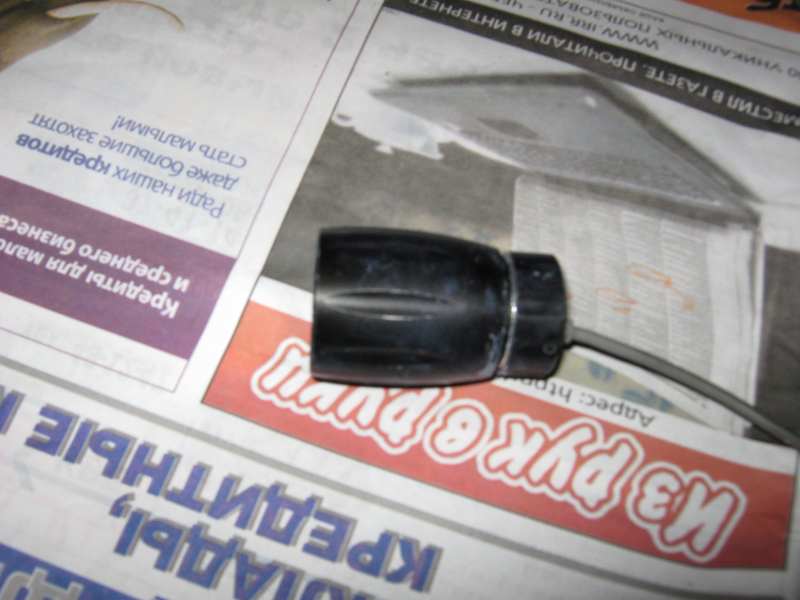

Диод LED White 1,2 W Flux 40 Lm 350 mA 100 град на плате
ISO 400 F/3 выдержка 1 сек

el-

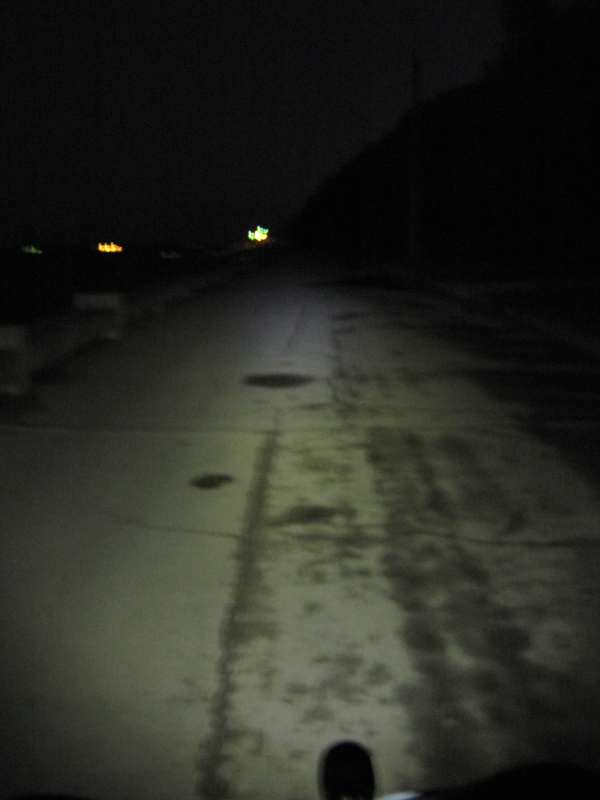

Внизу снимка видна сама фара и то как она освещает видно по всему снимку. Настройки фотаппарата такие же как и на первом снимке. Дорога вполне комфортно освещается. Ехал покрайне мере не очень напрягась.

el-

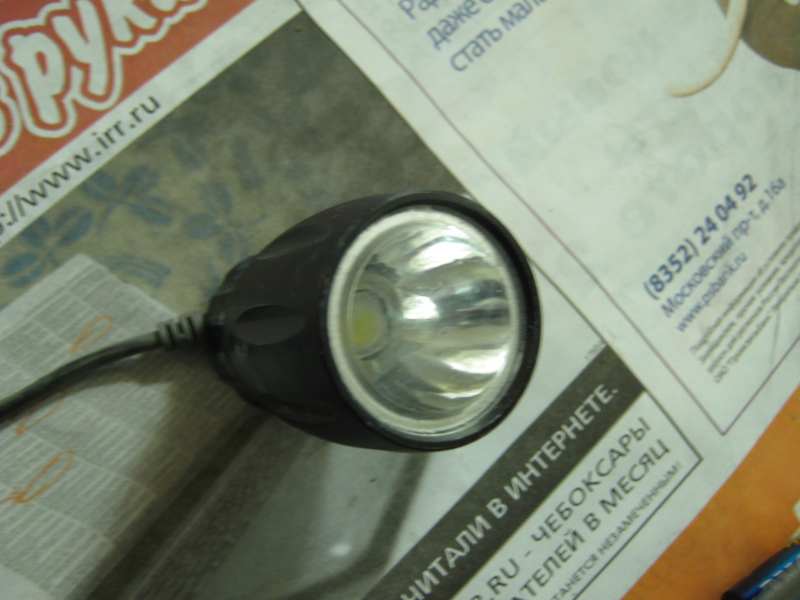

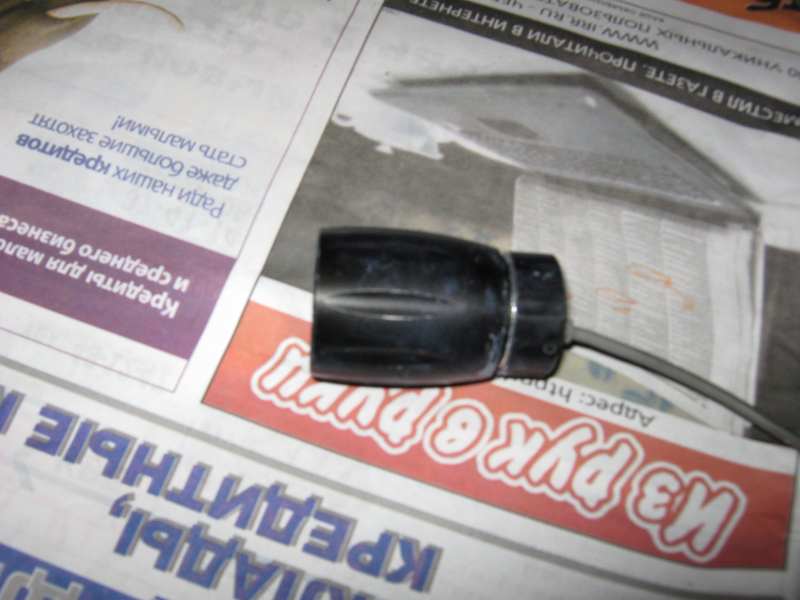

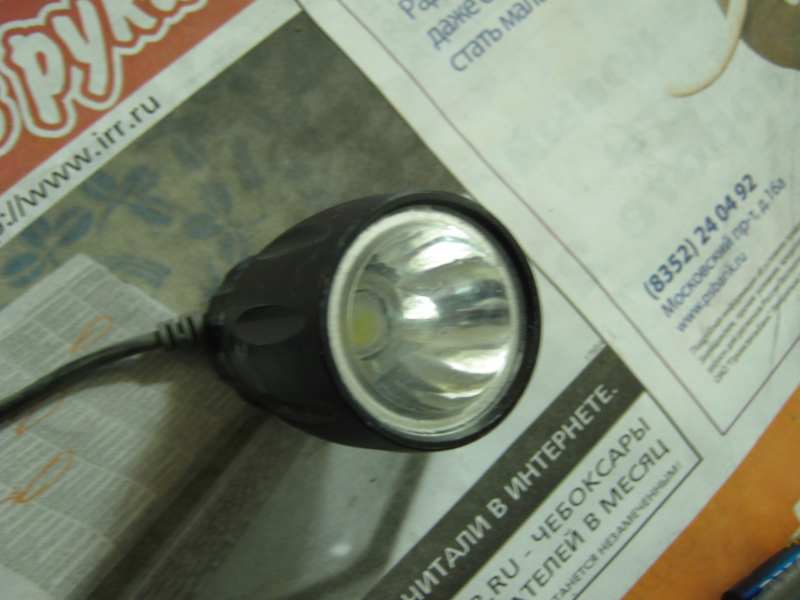

Собрал ещё одну фару для дальнего света с большим рефлектором.
Светит так же 1w диод при токе 340 мА.
настройки фотика: ISO-400, выдержка 1 сек.
