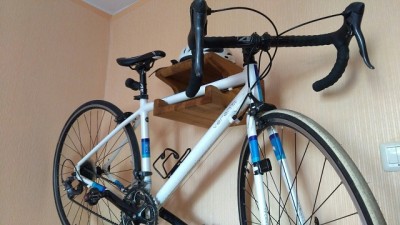

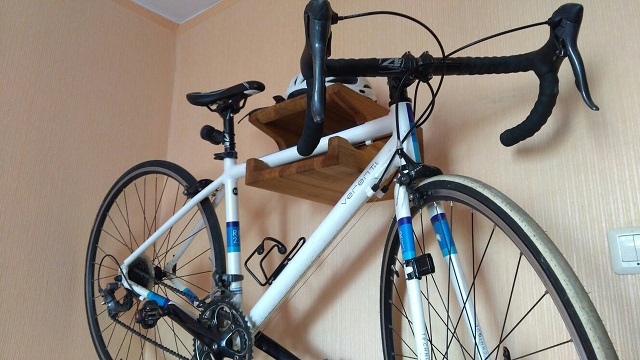

До замеров руки не доходили, сегодня буду мерить:) Полка получилась отличная!)
А стена бетонная.

_________________
Ican Mamba 2014 Custom
Собираем совместный заказ на bike-discount.de

Дело в том, что изначальная полка уже вашей, у если и вешать на простые уголки то видимо придется как то горизонтально их распологать.

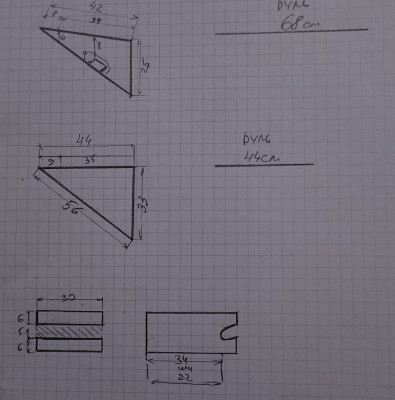

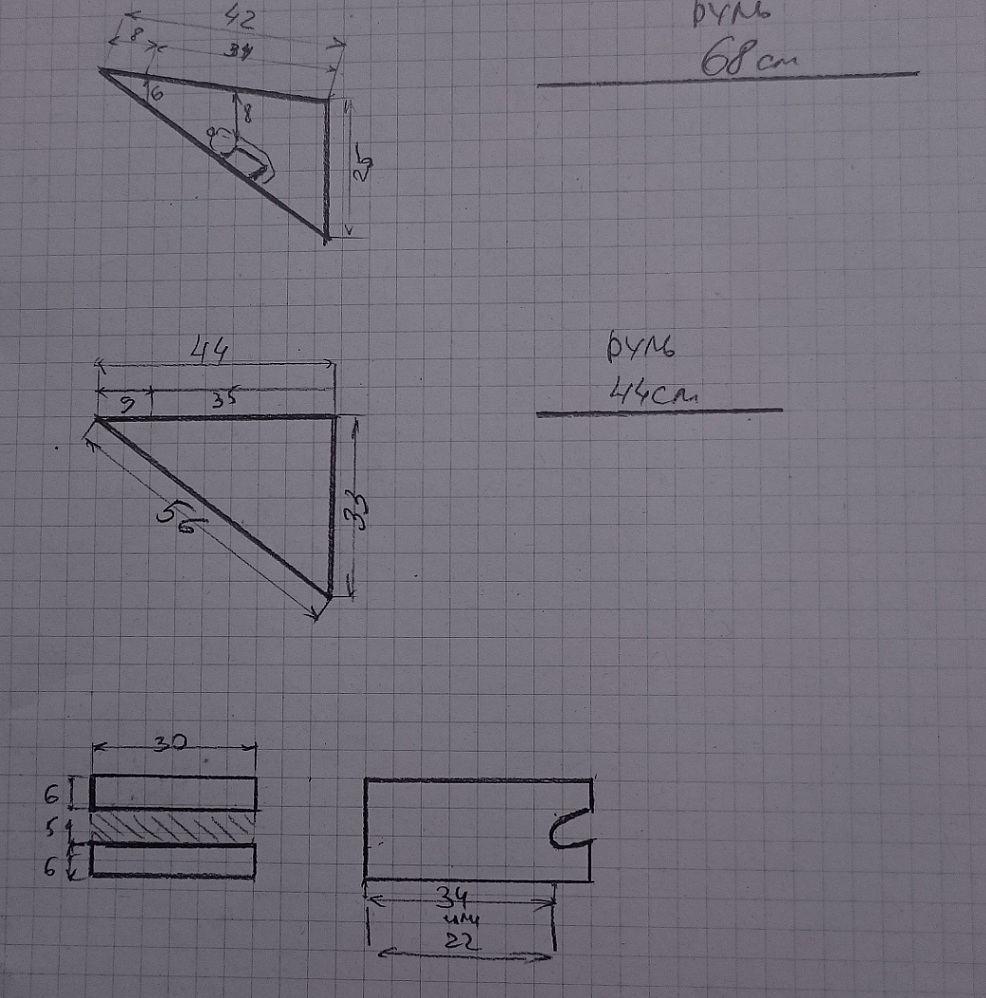

Размеры байков, вроде все посчитала)
Внизу - примерные размеры полки, как то так, наверно)


Расстояние на верхней трубе, указанное слева (8 и 9 см) - это расстояние, на котором будет начинаться полка, то есть она уже уместится. Высота нижней части до выреза при этом 6 см. Надеюсь, понятно))

На кантрийнике внутренняя проводка тросиков, поэтому за них можно не беспокоиться.

_________________
Ican Mamba 2014 Custom
Собираем совместный заказ на bike-discount.de

Размеры понятны. Спасибо за удобный рисунок.
Начну с полки для шоссейника, она менее требовательна к размерам.
Есть подходящие плашки дубового паркета.
Устроит ли дуб в качестве материала, или поискать что-то более светлое, типа ясеня?

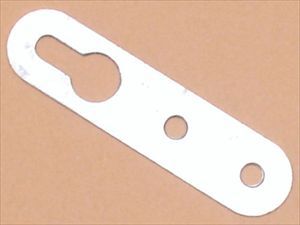

Прикрепил пробную полку на вот такие простейшие навесы. Даже они выдерживают, но поищу что-то более прочное, посовременнее.

Лучше темнее

Гугл на вопрос о дубовом паркете всякие разные цвета предлагает - от светлого до почти черного.

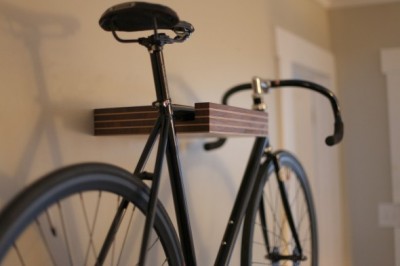

Наверно, имеется ввиду примерно такой?)




Вообще по цвету предпочтения есть, да. Лучше цвет лучше темный, но не совсем черный. Что-то типа картинок выше подошло бы идеально)

Спасибы за труды и отзывчивость!:)))

_________________
Ican Mamba 2014 Custom
Собираем совместный заказ на bike-discount.de

Недавно переехал и тоже решил смастерить полку как на картинке, первый приближение сделал из остатка фанеры 10мм за пару часов на прошлой неделе (вырезал и склеил по аналогии с картинкой). На стену решил крепить шпильками 140/8мм, гнутся.
Прикинул по нагрузке получается, что надо брать анкеры минимум 12 мм, не факт что со временем не завалятся. По хорошему нужны менсолодержатели (те что используются в современных полках на стенах) они вроде как каленые, в общем не теряют форму под нагрузкой, работают как пружина.

В итоге решил что лучше сделать форму более пространственной, то есть имеющую хотя бы 10-15 см в высоту. Тогда угол опирания будет как у кухонных шкафов. Для простоты решил сделать распил там же где я делаю распил для корпусов ЛДСП мебели, по цене будет совсем недорого, зато будет возможность оценить практическое удобство использования, а то 4 вела это уже минимум в моей квартире.

Сегодня увидел эту тему. Не ожидал что у нас таким интересуются.
Если кому надо простой вариант, обращайтесь в течении этой недели, пока я заказываю свой распил деталей или потом могу свои готовые отдать, когда сделаю вариант из дерева.

Окончательный вариант из дерева буду делать в течении ближайшего времени, как закончу сборку корпусов кухни и закажу дубовый щит для столешниц и подоконника. Остатков щита будет много, так что у меня еще большие планы по его использованию для изготовления домашних ништяков (столик, разделочные доски и т.д.). Так что по дереву можно тоже вписаться.

Интересно бы увидеть вариант творения г-на meork, а то в русском инете мало энтузиастов увлекающихся работой с деревом. Может познакомимся при случае.
Для гурманов дерева подкину ссылку http://forum.woodtools.ru/index.php?topic=30565.0

з.ы. по поводу цвета и покрытия рекомендую масло, могу даже поделится остатками, у Алины на картинках что то между орехом и темным орехом.

Отличная полка, Денис! Твоя конструкция смотрится интересней.
Моя полка вроде делается, нужно уточнить

_________________
Ican Mamba 2014 Custom
Собираем совместный заказ на bike-discount.de

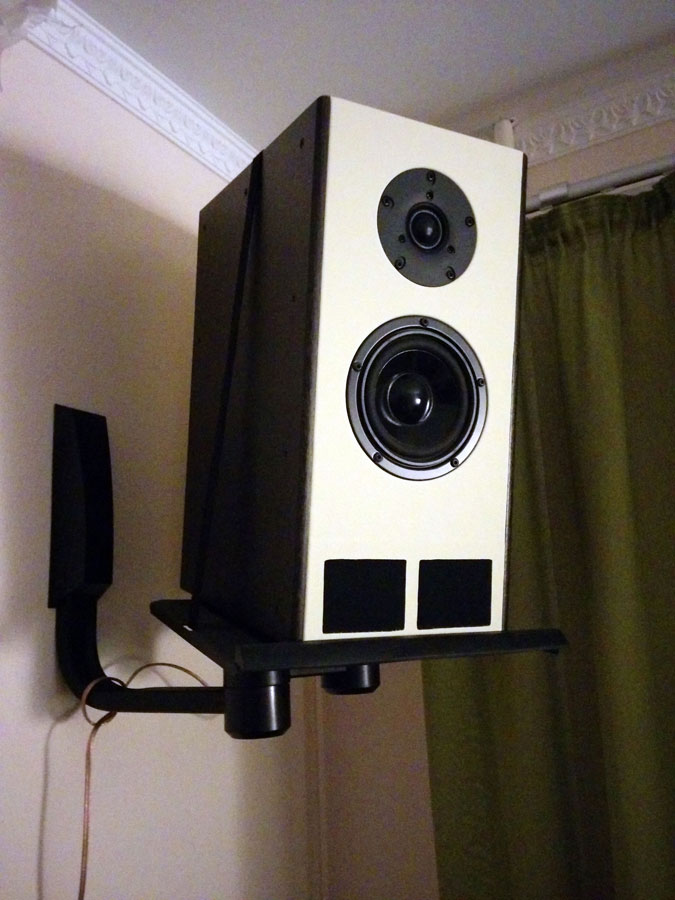

У меня акустика на стене висит, масса каждой АС около 16 кг. Висит на двух шпильках 8х60 и ничего не гнется, запас по прочности еще большой, хотя рычаг образуется примерно такой же, как на велополке.

_________________
Тел. +7 904 767 42 86

Ха, у меня точно так же висит акустика на точно таких же кронштейнах Только у меня перегородка меловая, поэтому пришлось сверлить ее насквозь и сажать на шпильки.

_________________
о себе

Вы не поняли смысла конструкции и создаваемых ею сил. Возьмите в руку гирю кило так в 10 и просто подержите минуту рукой вниз (рука не оторветься и не погнеться, не волнуйтесь), а потом поднимите гирю перед собой на 90градусов. Сколько секунд удержите прежде чем рука согнется? А ведь вес тот же самый ))

В вашей конструкции вес рычага и все нагрузки держит кроншейн, а в моей держит шпилька (она и есть кронштейн).

soul, похоже у тебя один конец шпильки ввернут в стену, а торчащая из стены часть воспринимает весовую нагрузку от велосипеда. Тоесть сама шпилька работает не на вырывание, а на изгиб, так? В таком случае изгиб будет, да.

_________________
Тел. +7 904 767 42 86

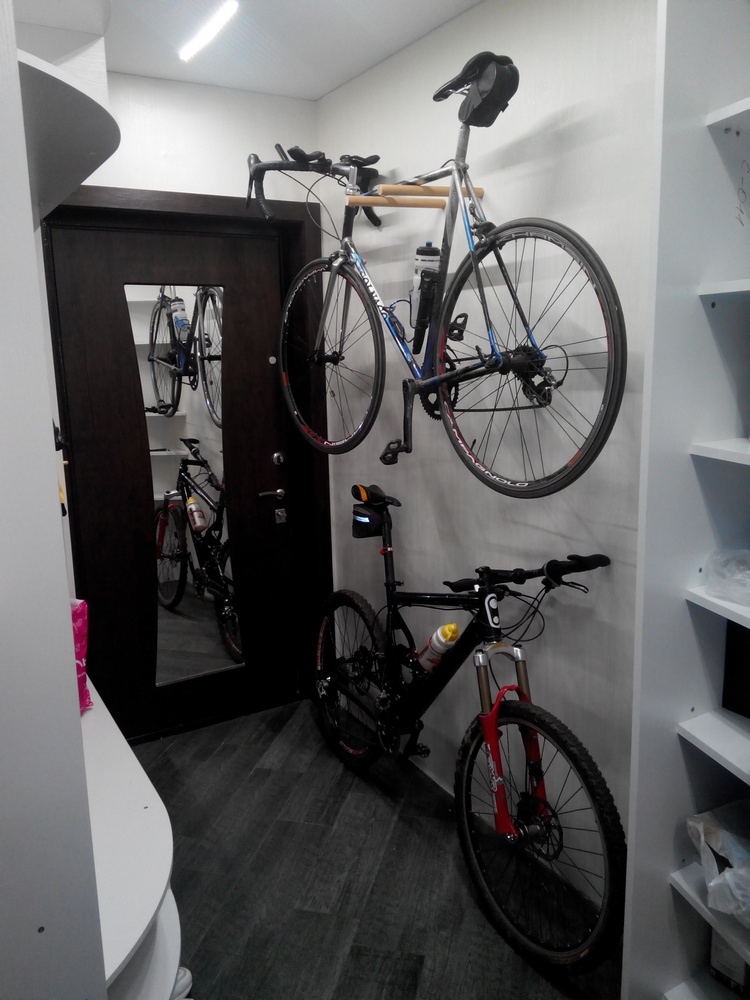

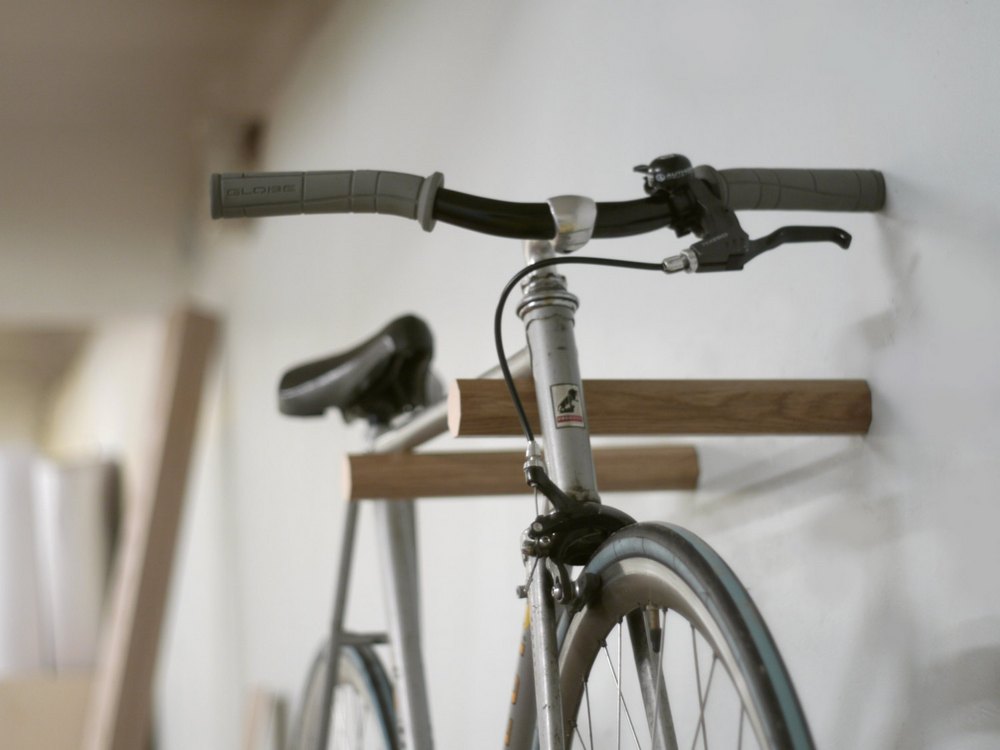

Собрал лайт версию полки. Дома были соответствующие заготовки, купил анкеры 12*150. Собрал и повесил за пару часов.

Понравилось:
1 Легко собрать
2 Удобно вешать велик, вел не пачкает стену

Не понравилось:
3 По сравнению с моим предыдущим решениями вел занимает больше места у стенки (смотри плюс не пачкает). Сложнее найти оптимальное размещение. Для тех кому важно именно экономия места рекомендую вариант с опиранием колес на стену.
4 Эстетика/дизайн "палочек" строгих судей не впечатлил, думается еще переделаю.

За сим все, эксперименты закончу, заказал распил кухни ближайшее время буду заниматься только ею.

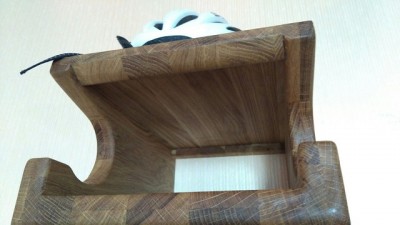

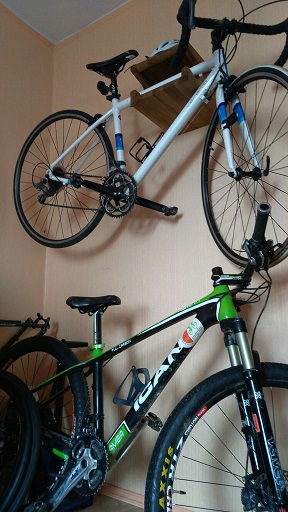

А вот результат творчества meork:





По-моему, шедевр!) Качество изготовления невероятное... Золотые руки. Он готов повторить для вас

_________________
Ican Mamba 2014 Custom
Собираем совместный заказ на bike-discount.de

гм поднакину идею - крепится к стене лоток\уголок словом небольшая полочка куда упираются колеса а сверху фиксируется за раму на крючек, быстро дешево просто и сердито
